2025/4/9 update

最近AIにハマっていて、QTcを接線法で計測するアプリを作ってみました(claude opus 4.6で作り始めましたが、すぐに上限に達するので、google antigravityも併用 )。

7拍の心電図画像をコピペすると、ペーストした分の波形のQT時間を平均した数値を表示して、テキストデータでペーストできます。

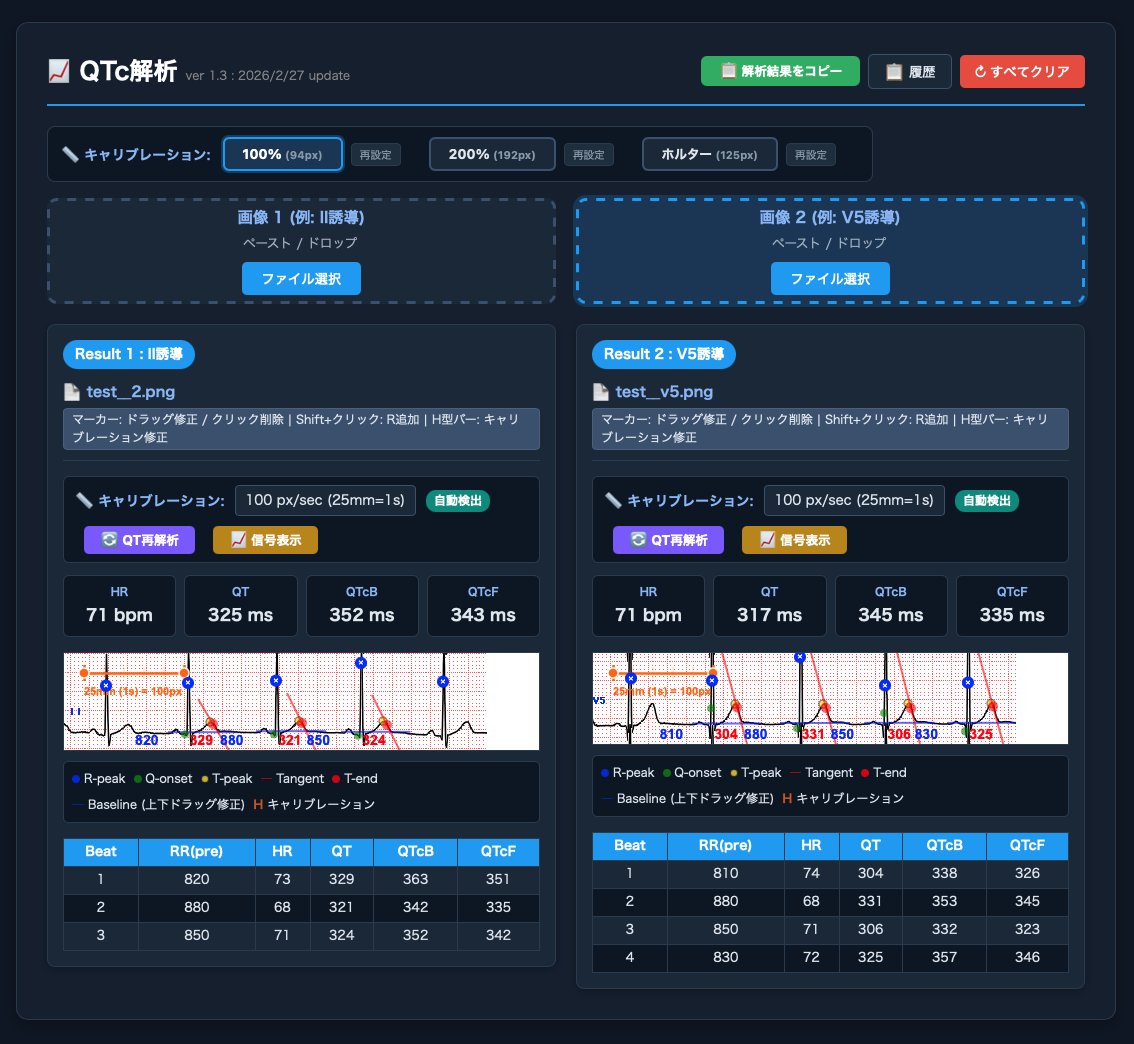

QTc測定の原則は2誘導、V5誘導と考えて、12誘導からこの2誘導をコピペする設定にしていますがのどの波形でも計測します。



100%、200%というのは、心電図の拡大率です。100%だと精度的には問題かなと思います。200%だと±5msくらいにはなる印象。

ホルター心電図の心電図も計測できるように、3種類のキャリブレーションを保存できるように設計しています。



キャリブレーションはペーストする度に自動計測を試みる仕様にしていましたが、修正を繰り返しても許容できる精度がだせませんでした。

時間の無駄と思い、手動での調整に切り替えました。

手動調整したキャリブレーションを一度「再設定」するとその環境(PC)に保存されて、以後は、100%や200%, ホルターのボタンを押すとそのキャリブレーションが採用されます。キャリブレーションはディスプレイに依存します。ですのでパソコン毎で設定が必要です。

再設定したキャリブレーションの値はそのパソコンに保存されるので、一度キャリブレーションを保存したら、後は再調整は不要です。

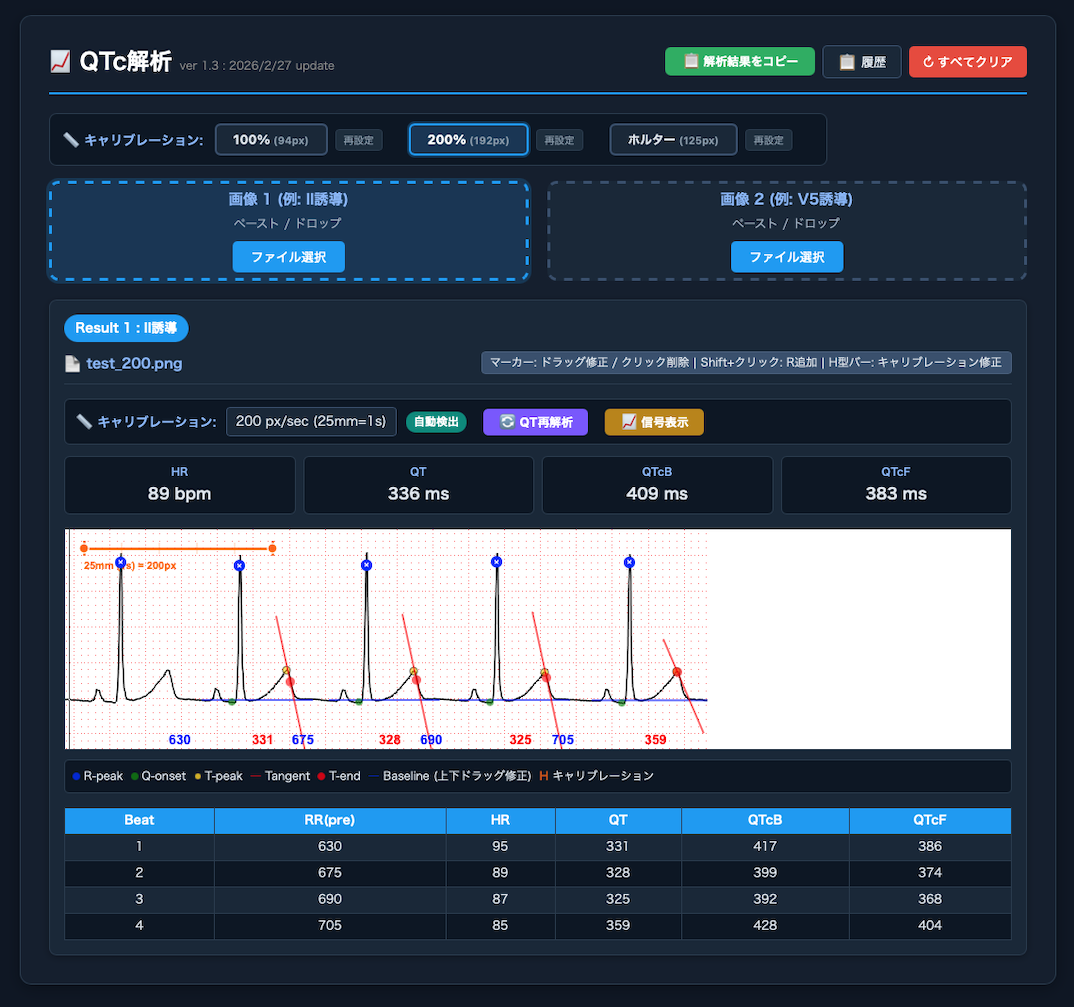

R波(青バツマーカ)、QRSの開始(緑マーカ)、QTの 接線(赤線)、基線(青線)は修正可能です。

R波は、shift + クリックで、追加可能です。



webアプリですが、中身はシンプルなコードで、ネット環境は不要なので、電子カルテ内にいれて、windows edgeで開くと、電子カルテ環境でも使えます。

zip圧縮しています。qtc.htmlが本体で、心電図のサンプルがいくつか入っています。

ドロップエリアに心電図サンプルをドラッグしてみてください。

素人が作ったおもちゃみたいなもので、精度には問題があると思いますが、使ってみてください。感想をお聞かせください。

※吉永先生が1つのホルターから10拍ずつ5か所、合計50心拍のQT時間を計測すると聞いて、そんなことはできないと思っていましたが、このツールを使うと、5回のドラッグで50拍分計測できてしまいます。



※ 2026/4/9 ver.1.7 : 基線が上に行く傾向を修正しました
